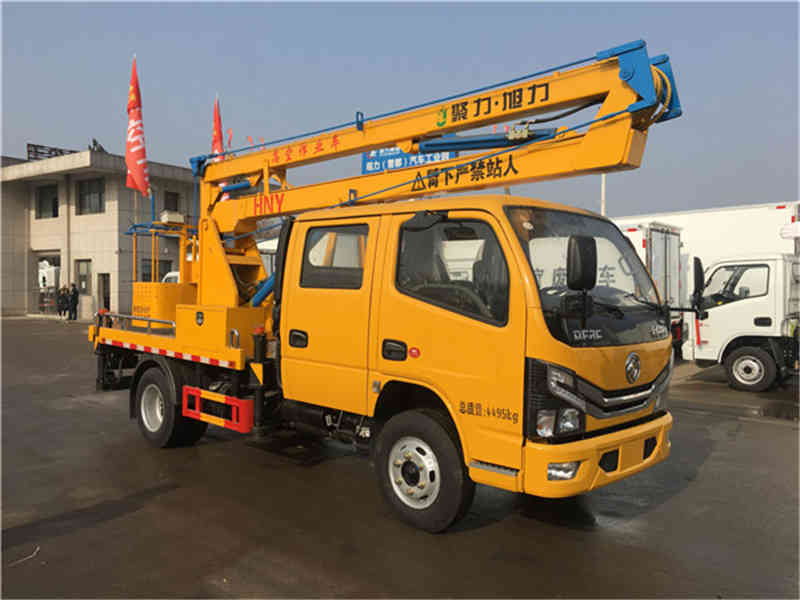

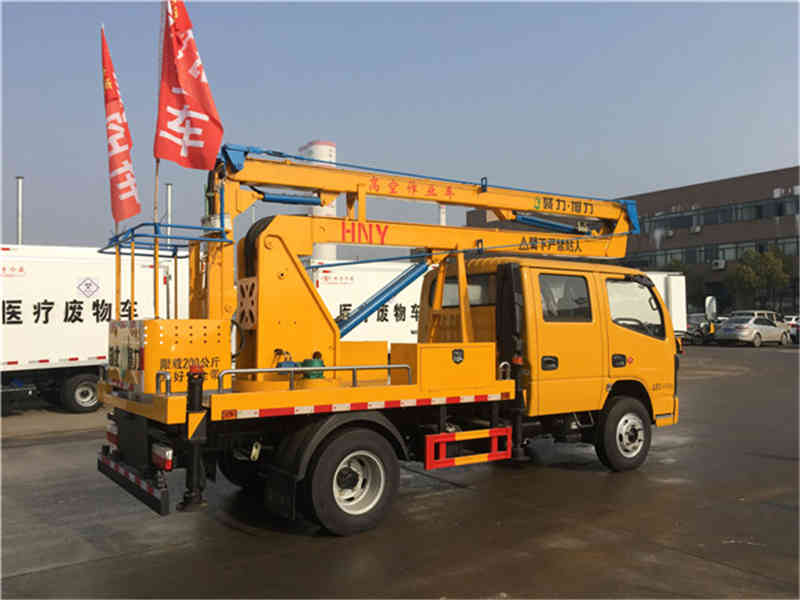

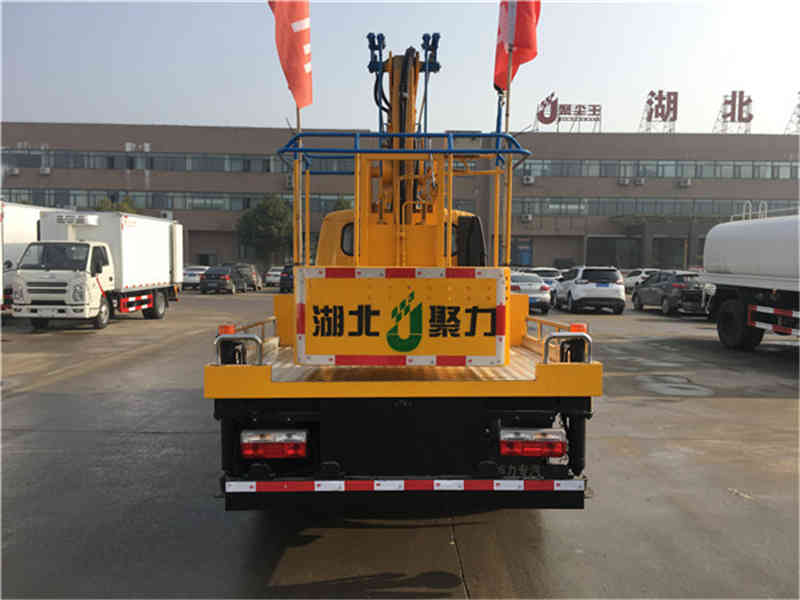

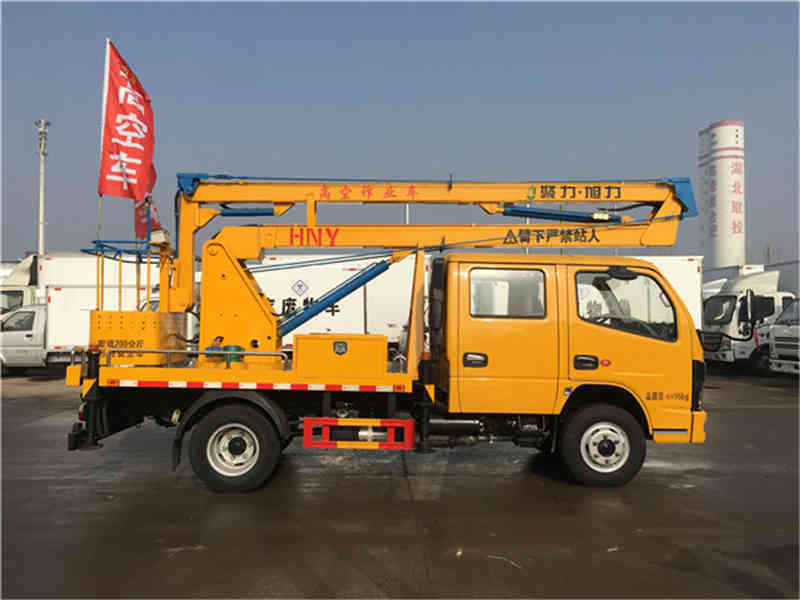

該車采用東風3308mm軸距底盤，型號：EQ1075DJ3CDF，帶空調、方向助力，
由東風公司提供全柴115馬力發動機。
主要特點：
1、 臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、 H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、 回轉機構采用可調節式，方便調節；
4、 轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、 上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、 下車與上車互鎖，操作安全、可靠；
7、 上車操作通過節流閥實現無極調速；
8、 工作平臺采用機械式調平，更加穩定和可靠；
9、 轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2.適用標準
供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
3、使用環境條件
1)海拔高度：≤**0米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力：地面水平加速度0.3g
地面垂直加速度0.15g
同時作用持續三個正弦波
安全系數1.67
5)**大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)**大風速： ≤ 10.7m/s1）
4、 主要技術參數
車輛型號 | HNY5040JGKE6 | |||||||||
主要技術參數 | 底盤型號 | 長×寬×高 | 后懸 | 總質量（Kg） | 軸距 | 發動機排放 | ||||
EQ1045DJ3CDF | 5998*2000*3000 | 1450 | 4495 | 3308 | 國Ⅵ | |||||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||||||
材料 | 型材Q345B/4mm | |||||||||
臂架截面 | 四邊形 | |||||||||
起伏角度 | 0°-70°(相對水平面) | |||||||||
作業工況 | **大作業高度 | 12m | ||||||||
**大作業高度時作業幅度 | 2m | |||||||||
**大作業幅度 | 5.8m | |||||||||
**大作業幅度時作業高度 | 5.6m | |||||||||
回轉 | 雙向360°連續回轉 | |||||||||
支腿 | 支腿型式 | 前后H型 | ||||||||
支腿材料 | 型材Q345B/5mm | |||||||||
支腿跨距 | 縱向：3300，橫向：2700 | |||||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||||||
支腿頻閃燈 | 4只 | |||||||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||||||||
工具箱 | 800*350*400；帶不銹鋼門鎖 | |||||||||
圍欄 | Φ20不銹鋼管 | |||||||||
踏步 | 駕駛室側帶上下踏步 | |||||||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||||||||
輪罩 | 注塑模具成型，美觀，強度高 | |||||||||
洗手水箱 | 塑料水箱 | |||||||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||||||||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | |||||||||
減速機 | 渦輪蝸桿式，CW-28 | |||||||||
馬達 | BMP-50 | |||||||||
吊籃 | 額定載荷 | ≤200Kg | ||||||||
尺寸 | 長X寬X高：1080X620X1150 | |||||||||
調平形式 | 外置拉桿機械調平 | |||||||||
保險帶 | 一副 | |||||||||
調平裝置 | 機械調平，拉桿外置 | |||||||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||||||||
齒輪泵 | 定量泵，流量25ml/r | |||||||||
工作壓力 | 帶壓力表；16MPa | |||||||||
液壓閥組 | 集成電磁閥組 | |||||||||
油缸 | 10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||||||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||||||||
操作方式 | 手動和電動結合 | |||||||||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||||||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||||||||
發動機油門 | 手動拉線 | |||||||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||||||||
標識及標牌 | 清晰、醒目、**不褪色 | |||||||||
5、作業范圍圖

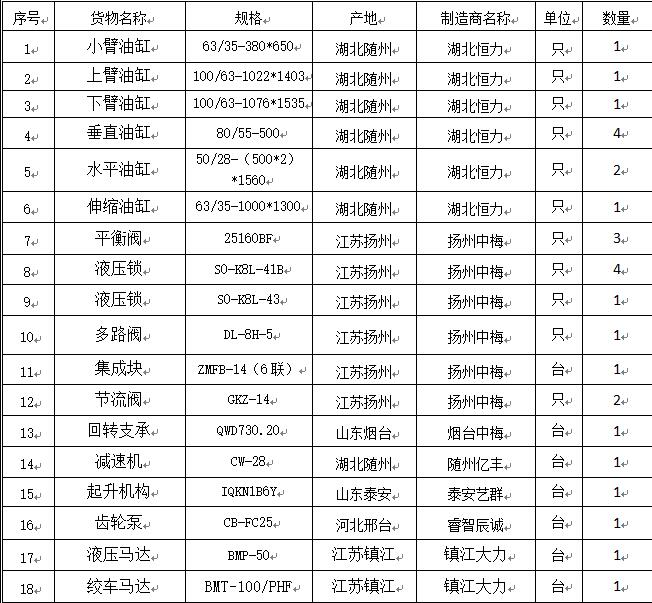

6、主要液壓元件清單
